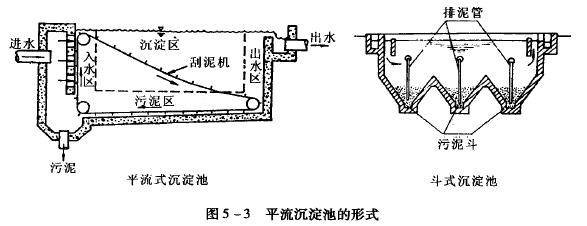

利用悬浮颗粒的重力作用来分离污水中的固体颗粒的设备称为沉淀池。平流式沉淀池是使用最早的一种沉淀设备，因为它结构简单、运行可靠，对水质适应性强。平流沉淀池的形式见下图。

1．平流沉淀池的基本结构与要求

平流式沉淀池分为进水区、沉淀区、存泥区、出水区4部分。

(1）进水区

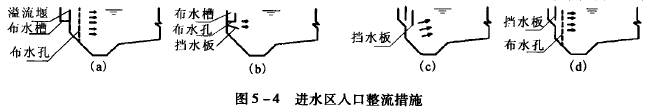

进水区的作用是使流量均匀分布在进水截面上，尽量减少扰动，采取的措施是整流。进水区人口整流措施见下图，包括溢流式人流方式，设置有孔整流墙，见图（a)；低孔式人流方式，底部设挡流板，见图(b)；淹没孔与挡流板的组合，见图(c)；淹没孔与有孔整流墙的组合，见图（d）。

进水区一般采用穿孔,为使矾花不易破碎,进水流速在0.15 ~0.2m/s,洞口总面积也不宜过大，开孔面积为过水断面的6% ~ 20%，可有效地分散水流。但必须注意穿孔墙与反应池出口距离不宜太小，以不小于1. 5 ~2.0m为准。如有条件，穿孔墙孔口最好做成锥形，即孔口前小后大，水流将能更好地扩展，见下图。

(2）沉淀区

沉淀区的作用是使形成的颗粒在较好的水力条件下，在自身重力的作用下，沉淀并分离。沉淀区的高度一般约3一4m，平流式沉淀池应减少紊动性，提高稳定性。

(3）出水区

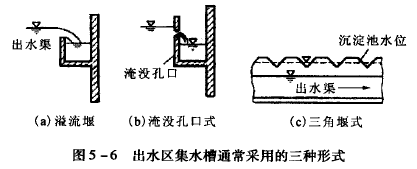

在出水区，沉淀池应做到沿整个出流堰的单位长度溢流量相等，对于初沉池，单位长度溢流量一般为250m³/(m². d)，对于二沉池一般为130 ~250m³/(m². d)。出水区通常采用的溢流形式有溢流堰、三角堰、淹没孔口，见下图。

采用溢流堰作为出水溢流的形式在施工中有-定的难度，由于存在构筑物的不均匀沉降问题，实际使用效果也不是很好。采用淹没孔口，其孔口流速宜为0.6~0.7m/s，孔径20~30mm，孔口在水面下15cm，水流应自由跌落到出水渠。锯齿形三角堰应用最普遍，三角堰.不仅可控制沉淀池内的水面高度，而且对沉淀池内水流的均匀分布有直接影响。采用三角堰，池中水面宜位于齿高的1/2处，为适应水流的变化或构筑物的不均匀沉降，在堰口处需要设置能使堰板上下移动的调节装置,使出口堰口尽可能水平;堰前可设置挡板，以阻拦漂浮物，或设置浮渣收集和排除装置,如设挡板。挡板应当高出水面0.1 ~0.15m,浸没在水面下0.3 ~0.4m,距出水口处0. 25 ~0.5m。

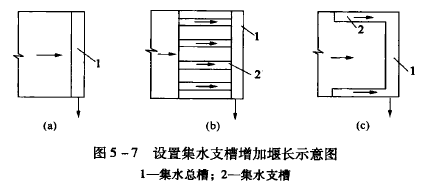

为了不使流线过于集中，应尽量增加出水堰的长度，降低流量负荷。目前我国增加堰长的办法如图5-7、图5-8所示。其中图5 -7(a)为沿沉淀池宽度设置的集水槽，图5 -7(b）为设置有平行集水支槽的集水槽，图5一7(c）为沿沉淀池长度设置的集水槽。

工程上基本上采用（b）型即指形槽。指形槽的溢流率是主要控制参数，出水堰溢流率可以控制在300m³/(m². d)左右。

(4）存泥区排泥措施

为保证出水水质，需要及时排出沉于池底的污泥，使沉淀池工作正常。

①泥斗排泥

当采用污泥斗排泥时，每个污泥斗均应设多带带的闸阀和排泥管，方形污泥斗的斜壁与水平面的倾角宜为60°，圆形污泥斗的倾角宜为55°。

当采用静水压力排泥时，初次沉淀池的静水头不应小于1.5m；二次沉淀池的静水压头在生物膜法处理后不应小于1.2m，在活性污泥法处理池后不应小于0.9m。

②机械排泥

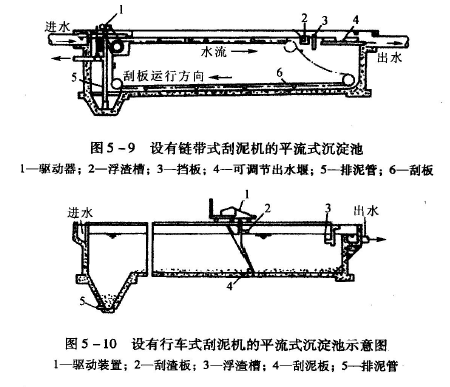

当采用机械排泥时，一般可以采用多种方式结合，排泥管内也可增设冲洗管，解决排泥管易堵塞的问题。浮渣的收集与排除可一并结合考虑。图5一9为设有链带式刮泥机的平流式沉淀池结构示意图。图5一10为设有行车式刮泥机的平流式沉淀池示意图。

2．平流式沉淀池适用范围

适用于地下水位高、地质条件较差的地区，大、中、小型污水处理工程均可采用。
