1．结构

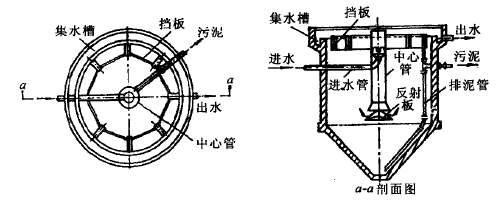

竖流式沉淀池有圆形、正方形等形式。为了池内水流分布均匀，圆形池的池径一般采用4一7m，不大于10m。下图为竖流式沉淀池结构示意图。

2．池体结构基本要求

(1）池直径或正方形边长与有效水深的比值不大于3，池直径一般采用4一7m ;

(2）当池直径或正方形边长小于7m时，澄清水沿周边流出。设辐射式集水支渠；

(3）水在中心管内的流速不大于30mm/s;

(4）中心管下口的喇叭口和反射板要求:

①反射板板底距泥面不小于0. 3mm;

②反射板直径及高度为中心管直径的1. 35倍;

③反射板直径为喇叭口直径的1.3倍; .

④反射板表面对水平面的倾角为17°;

⑤中心管下端至反射板表面之间的缝隙高为0.25 ~0.5m,缝隙中心污水流速在初次沉淀池中不大于30mm/s,在二次沉淀池中不大于20mm/s;中心管下口的喇叭口和反射板要求如下图所示。

⑥排泥管下端距池底不大于0.2m,管上端超出水面不小于0.4m;

⑦浮渣挡板距集水槽0.25一0.5m，高出水面0.1一0.15m，淹没深度0.3一0.4m ;

⑧水力停留时间t=1.5一2h ;

由于竖流式沉淀池池深度大、施工比较困难、造价高，对水量冲击负荷和水温变化适应能力不强，池径不宜过大，只用于小水量污水处理厂。
