根据进、出水的布置方式，可分为以下三种主要的形式：中心进水周边出水、周边进水中心出水、周边进水周边出水。

(l）中心进水周边出水

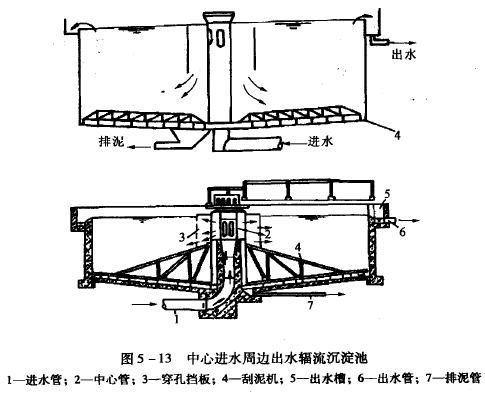

中心进水周边出水辐流式沉淀池结构示意图如下图所示。

中心进水方式存在污泥难絮凝、易受水力负荷冲击而扰动池底、配水条件差、机械维修困难的缺点。

(2）周边进水中心出水

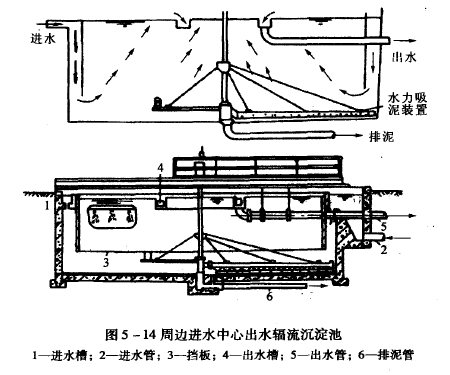

周边进水中心出水辐流式沉淀池结构示意图如下图所示。

对于大直径辐流式沉淀池，中间设置出水堰，可能会存在清除浮渣困难、中间出水堰的清理维护不便的问题。

(3）周边进水周边出水

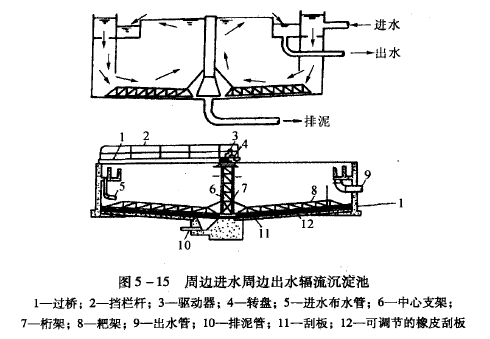

周边进水周边出水辐流沉淀池结构示意图如下图所示。

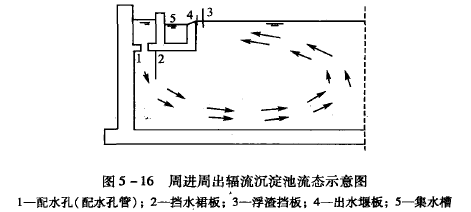

在周边进水周边出水的沉淀池中，密度流的方向与中心进水式相反。混合液经进水槽配水孔管流人导流区后经孔管挡板折流，下降到池底污泥面上并沿泥面向中心流动，汇集后呈一个平面上升，再向池中心汇流和上升过程中分离出澄清水，并反向流到池边的出水槽，形成大环形密度流，污泥则沉降到池底部。因此，周进周出沉淀池的异重流流态改变了沉淀区的流态，有利于固液分离。其流态示意图如下图所示。

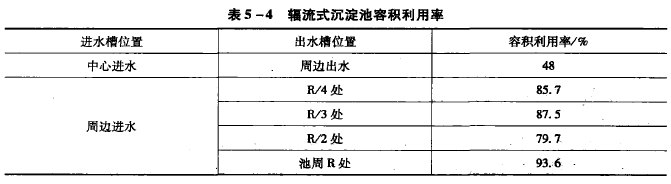

在周边进水周边出水的沉淀池中，周进式由于大环形密度流的形成，容积利用率要高得多。对应进、出水槽位置的不同，中心进水与周边进水沉淀池的容积利用率不相同，见下表。
