斜管与斜板沉淀池的结构也包括进水与配水区、沉淀区、出水区、污泥区四个部分。包括异向流、同向流、横向流三种，目前在实际工程中应用的是异向流斜板（管）沉淀池，其结构示意图见下图。

1.异向流斜板(管)沉淀池的要求

(1)斜板净距为80 ~ 100mm,斜管孔径d= 50~ 80mm;

(2)斜板(管)斜长为1m;

(3)斜板(管)倾角为60° ;

(4)斜板(管)区上部水深为0.7~1.0m;

(5)斜板(管)区底部缓冲层高度为1. 0m。

2．填料

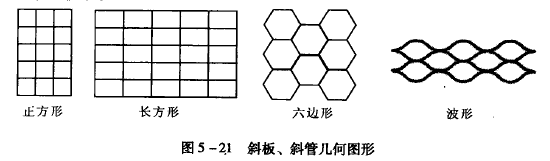

为了充分利用沉淀池的有限容积，填料（斜板、斜管）设计成密集型几何图形，其中有正方形、长方形、正六边形和波形等，见下图。实际应用中，采用斜管较多，斜管一般采用正六边形和波形。

3.有关参数

(1)表面负荷

初沉池、沉淀池2~3m³/(m²●h)；活性污泥法后的二次沉淀池2~3m³/(m²●h)；生物膜法后的沉淀池2~4m³/(m²●h);

(2)水力停留时间-般为1.5 ~2. 5h;

(3)斜板净距为80 ~ 100mm;

(4)斜管孔径一般为50 ~ 80mm,用于污水处理时，-般选大值;

(5)单个的斜板、斜管的斜长应在1 ~1. 2m;

(6)斜板、斜管的倾角为60°;

(7)斜板、斜管区底部配水区高度为0.5~ 1m;

(8)斜板、斜管区上部清水区高度为0.7 ~ 1m;

(9)在池壁与斜板的间隙应有挡流板，以防止水流短路;

(10)进水方式-般采用穿孔墙，出水-般采用多槽出水;

(11)斜板、斜管沉淀池应设置斜管、斜板冲洗设施。
