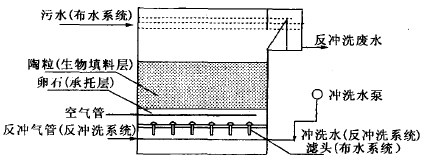

曝气生物滤池构造示意图见下图。

(1）布水系统

布水系统指位于曝气生物滤池上部的进水配水设施。由于曝气生物滤池一直曝气，曝气造成的扰动足以使进水快速、均匀地分布在整个反应器中，因此，曝气生物滤池的进水配水设施没有一般滤池那么讲究。

(2）布气系统

曝气生物滤池的布气系统包括曝气充氧系统和进行气水联合反冲洗时的供气系统。曝气生物滤池内设置布气系统主要有两个目的：一是正常运行时进行曝气；二是反冲洗时满足气一水反冲洗的布气的需要。曝气生物滤池采用气一水联合反冲洗时，气冲洗强度可取10-14L/（m²·s）。反冲洗布气系统的形式与布水系统相似，但气体密度小且具有可压缩性，因此布气管管径及开孔大小均比布水管要小，孔间距也小一些，并且布气管与进水布水管一样，均安装在承托层之下。曝气生物滤池一般采用鼓风曝气的形式，要求曝气器具有较高的氧传递速率，从而保证较高的氧吸收率。

曝气生物滤池最简单的曝气装置为穿孔曝气管。穿孔管产生的是大、中型气泡，氧利用率低，仅为3％一4%，其优点是不易堵塞，造价低。

实际应用中有充氧曝气同反冲洗供气共用同一套布气管的形式，因为充氧曝气用气量比反冲洗时用气量小，因此配气不易均匀。共用同一套布气管虽能减少投资，但运行时难以同时满足两者的需要，势必影响曝气生物滤池的稳定运行。

(3）承托层

承托层接触布水与布气系统的部分应选粒径较大的卵右，其粒径至少应比孔径大4倍以上。承托层填料粒径由下而上逐渐减小，接触填料部分的粒径比填料大一倍。承托层高度一般为400一600mm。承托层的填料级配可以参考滤池承托层的填料级配。曝气生物滤池承托层采用的材质应具有良好的机械强度和化学稳定性，一般选用卵石作承托层。用卵石作承托层其级配自上而下：卵石直径2一4mm、4一8mm、8一16mm，对应的卵石层高度50mm、100mm、100mm。

(4）滤料

曝气生物滤池对滤料的要求是兼有较大的比表面积和孔隙率，同时要有一定的机械强度与化学稳定性。页岩陶粒、活性炭、焦炭、炉渣和沸石均可作为曝气生物滤池的滤料。目前应用较为广泛的是陶粒填料。

(5）反冲洗系统

反冲洗系统包括反冲配水与布气系统，应保证反冲冼水在整个滤池面积上均匀分布。曝气生物滤池的反冲洗一般采用管式大阻力配水系统，该系统由一根干管及若干支管组成，反冲冼水由千管均匀分配进人各支管，支管上开有间距不等的布水孔。曝气生物滤池反冲洗通过滤板和固定其上的长柄滤头来实现，由多带带气冲洗、气水联合反冲洗、多带带水洗三个过程组成。反冲洗周期根据水质参数和滤料层阻力加以控制，一般24h为一周期，反冲洗水量为进水水量的8％左右，反冲洗出水平均悬浮固体可达600mg/L。

(6）出水收集系统

曝气生物滤池的出水收集系统有多种，较常见的是采用给水工程中的砂滤池出水方式，过滤装置既可采用滤头，也可利用承托层。采用滤头方式可以保证出水水质，处理效果稳定，出水容易均匀，可放大到较大规模的装置，但其缺点是滤头成本较高，安装精度要求较高，施工复杂。利用承托层出水是一种简易的出水过滤系统，价格便宜、施工简单，但易产生短路，不适于在大型装置中采用。
