射流气浮实际上是加压溶气气浮形式的一种，采用射流器（以水带气）向污水中混人空气进行气浮的方法。

射流气浮有射流布气、射流溶气两种主要的方式。

(l）射流布气

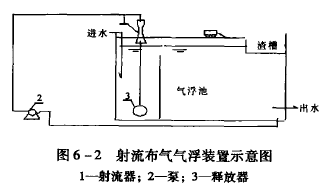

射流布气气浮装置见下图，由液气射流器、工作泵、释放器、气浮池组成。污水从喷嘴高速喷出时，在喷嘴的吸人室形成负压，气体被吸人；在混合段，污水携带的气体被剪切成微细气泡；在气浮池中，油珠和固体悬浮物等附着在气泡上上浮。

射流布气气浮具有结构简单、工作可靠、设备投资及运行费用低、噪声低等优点，SS去除率可达70％。可用于屠宰、造纸、制革等工业污水处理，炼油厂、油田污水的油水分离。利用射流器进行溶气的优点是不需另设空压机，没有空压机带来的油污染和噪声。缺点是射流器本身的能量损失，一般为泵能耗的30％一40%，当所需溶气水压力为0.3MPa时，则水泵出口出压力约需0.5MPa。

(2）射流溶气

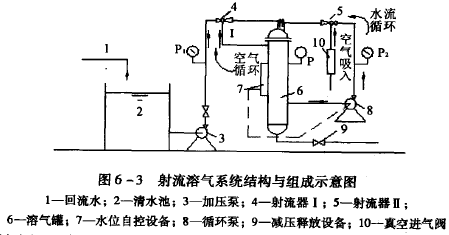

为克服射流布气工艺能耗高的缺点，可采用内循环式射流加压溶气方式，溶气系统结构与组成示意图见下图。射流气浮装置通过高效液气射流器喷射吸人空气，在高速射流的紊动作用下，空气与水充分混合，并进行能量交换，形成有压水气混合流体，通过压力溶气罐，部分空气溶解在水中，经污水池底部的释放器放出，形成微气泡缓慢上升，吸附污水中的悬浮物，到达水面后再经机械刮除。

内循环式射流加压溶气方式除保留射流溶气方式的特点，即不需要空压机外，还采用了空气内循环和水内循环，由于采用内循环方式，能耗可得到降低。溶气系统为射流气浮装置的核心，溶气系统由离心泵组、溶气罐、真空进气阀（自动加气装置）组成，用来形成溶气水。

①离心泵组

离心泵组有溶气水加压泵、循环加气泵，一般情况下，工作溶气水加压泵工作压力0.30-0.50MPa，工作泵连续工作；循环加气泵工作压力0.27一0.28MPa，而循环泵为间断工作。

②溶气罐

在溶气罐内装有两组射流器，一组是用来制造溶气水的工作射流器，另一组是用来向溶气罐内加气的循环射流器。在工作泵从清水池抽来的压力水的作用下，射流器将溶气罐上部的空气吸人并将其切割成细微气泡溶人水中，形成溶气水；随着溶气罐上部的空气不断减少，水位则不断上升，水位到一定位置，水位自控装置则控制循环泵开启，在循环射流器的作用下，通过真空进气阀将外界空气吸人溶气罐内，随着空气进人，水位则不断下降，到一定水位，循环泵自动停止。
