1．结构

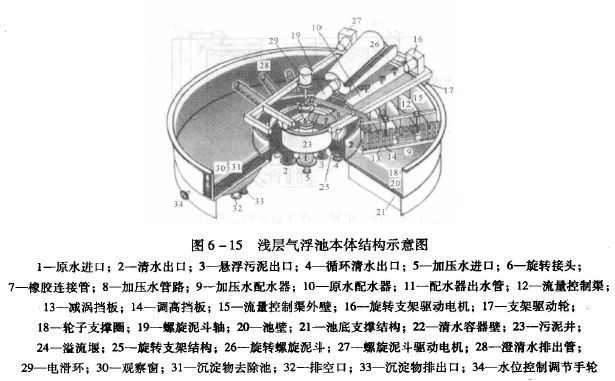

典型的浅层气浮工艺系统整套装置由圆形浅池静止部分、中央旋转部分及溶气水制备系统等组成。中央旋转部分包括进水口、配水器、加压水人口、加压水配水器、出水口和螺旋污泥斗，这些组件都安放在旋转支架上。在支架外缘装有可调减速机，通过主动轮驱动，使支架绕中心沿池体外缘的圆形轨道以与进水流速一致的速度转动。行走部分和泥斗的转动由调速电机驱动，中心滑环供电。下图所示的为浅层气浮装置的池体结构示意图。

2．气浮理论

(1）零速原理

在浅层气浮装置中，除池体、滋流圈、中央污泥井外，其他各部分都以与进水流速相同的速度沿池体旋转。原水配水器转动时，在池体中腾出的空间由原水进水来补充；同时清水出水侧应挤走的水体空间，由澄清水排出管同步排出。池内的其他水体不会因进水和出水而引起扰动，而是保持零速，即所谓零速原理。

(2）浅池理论

浅层气浮装置的停留时间定为2一3min，因此浅层气浮装置’的有效水深一般在0.4—0.5m，这一浅池结构的应用，称为“浅池理论”。该理论的应用大幅度减少了设备制造费用，缩小了设备占用空间。

(3）新溶气设施

在浅层工艺中，通过溶气管来提高溶气效率。
