隔板反应池有平流式、竖流式和回转式三种。

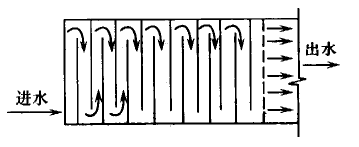

(l）平流式隔板反应池。平流式隔板反应池结构如下图所示，多为矩形钢筋混凝土池子，池内设木质或水泥隔板，水流沿廊道回转流动，可形成很好的絮凝体。一般进口流速0.5m/s一0.6m/s，出口流速0.15m/s一0.2m/s，流速控制是靠调整隔板间的距离来实现的。反应时间一般为20min-30min。其优点是反应效果好，构造简单，施工方便，但池容大，水头损失也大。

(2）竖流式隔板反应池。竖流式隔板反应池的原理与平流式隔板反应池的原理相同。为了减少占地面积而竖向放置。

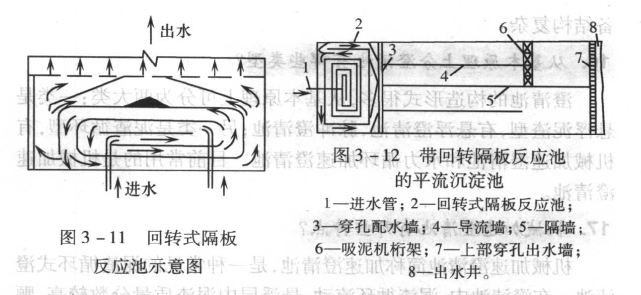

(3）回转式隔板反应池。图3一11是回转式隔板反应池示意图，它是平流式隔板反应池的一种改进形式，常和平流式沉淀池合建，如图3一12所示。其优点是反应效果好，压头损失小。隔板反应池适用于处理水量大且水量变化小的情况。
