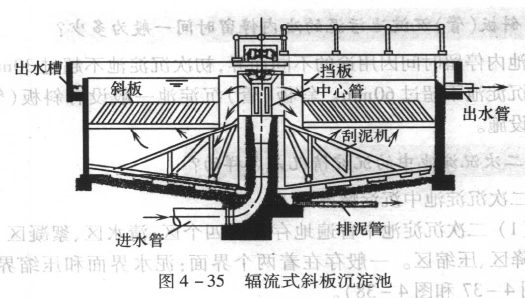

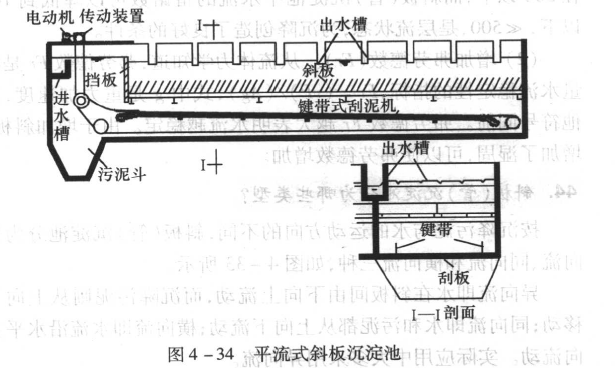

目前废水处理中常用的斜板(管)沉淀池是在原来的普通沉淀池中加设斜板(管)构成的。图4-34是平流式斜板沉淀池示意图,图4 - 35是辐流式斜板沉淀池示意图。

实际沉淀池中斜板垂直净距一般为80mm~100mm,如为斜管,其孔径一-般为50mm~ 80mm,斜板(管)的长度一般为1m~1.2m,倾角一般为60°，斜板(管)区上部水深一般为0.5m ~1. 0m,斜板下部为废水分布区,其高度一般>0.5m,布水区下面为污泥区。在池壁与斜板间隙处装有阻流板，以防止水流短路。斜板_上缘一般向池子进水端后倾安装。进水方式一般采用穿孔墙整流布水，出水方式采用多槽出水，在池面上增设几条平行的出水堰和集水槽,以改善出水水质,加大出水量。

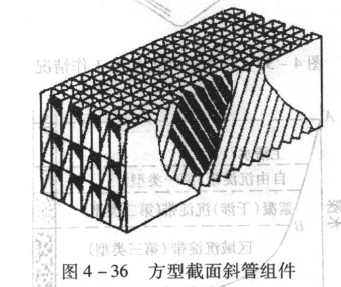

实际应用时是把斜板或斜管做成定的组件,使用时按一定的方式安装在沉淀池中。图4 -36是斜管组件的一种形式。
