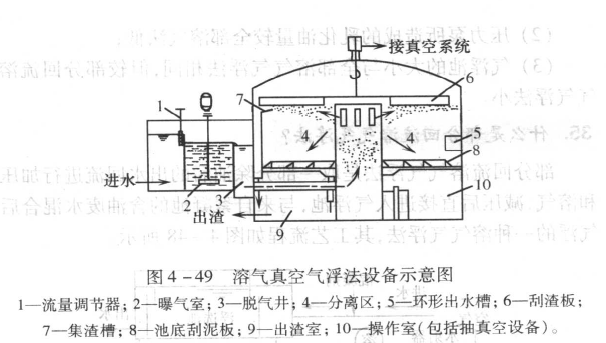

下图为容气真空气浮法设备示意图。其工作过程如下：

(1）污水经流量调节器调节；

(2）污水进人曝气室，由机械曝气设备预曝气，使污水中的溶气量接近于常压下的饱和值；

(3）未溶空气在脱气井脱除；

(4）污水被提升到分离区，由于浮上分离压力低于常压，因此预先溶入水中的空气就以非常细小的气泡溢出来，污水中的悬浮颗粒与从水中溢出来的细小气泡相赫附，并上浮至浮渣层；

(5）旋转的刮渣板把浮渣刮至集渣槽，然后进人出渣室；

(6）在浮上分离池的地方装有刮泥板，用以排除沉到池底的污泥；

(7）处理后的出水经环形出水槽收集后排出。
