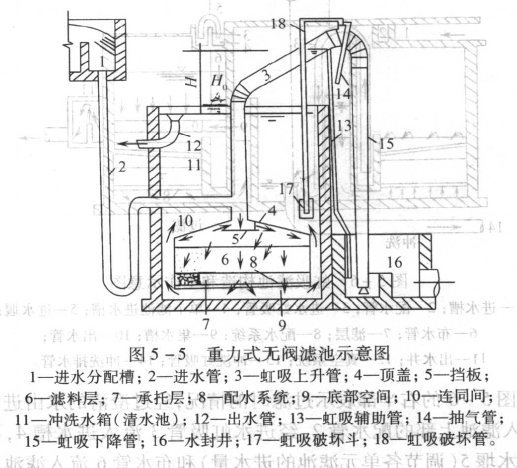

下图是重力式无阀滤池的示意图。其工作过程如下：原水自进水管2进人滤池后，自上而下穿过滤料层，滤后水经连通管进人顶部储水箱，待水箱充满后，过滤水由出水管12排人清水池。随着过滤进行，水头损失逐渐增大，虹吸上升管3内的水位逐渐上升（即过滤水头增大），当这个水位达到虹吸辅助瞥13的管口处时，废水就从辅助管13下落，并抽吸虹吸管顶部的空气，在很短的时间内，虹吸管因出现负压而投人工作，滤池进人反冲洗阶段。储水箱中的清水自下而上流过滤床，反冲洗水由虹吸管排入排水井。当储水箱水位下降至虹吸破坏管口时，虹吸管吸进空气，虹吸破坏，反洗结束，滤池又恢复过滤。
