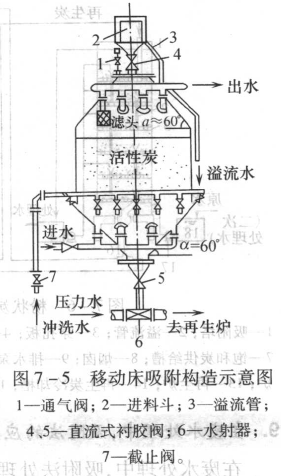

下图为移动床吸附构造图。原水从下而上流过吸附层，吸附剂由上而下间歇或连续移动。间歇移动床处理规模大时，每天从塔底定时卸炭l次一2次，每次卸炭量为塔内总炭量的5%-10%；连续移动床，即饱和吸附剂连续卸出，同时新吸附剂连续从顶部补人。理论上连续移动床层厚度只需一个吸附区的厚度。直径较大的吸附塔的进出水口采用井筒式滤网。

移动床较固定床能充分利用床层吸附容量，出水水质良好，且水头损失较小。由于原水从塔底进人，水中夹带的悬浮物随饱和炭排出，因而不需要反冲洗设备，对原水预处理要求较低，操作管理方便。目前较大规模废水处理时多采用这种操作方式。
