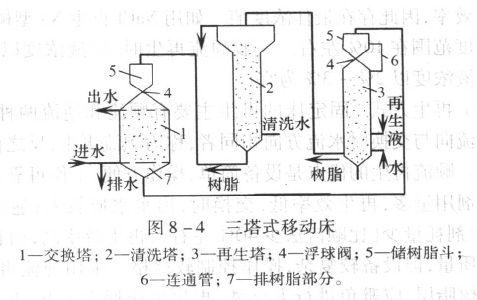

下图三塔式移动床系统，由交换塔、再生塔和清洗塔组成。运行时，原水由交换塔下部配水系统流入塔内，向上快速流动，把整个树脂层承托起来并与之交换离子。经过一段时间以后，当出水离子开始穿透时，立即停止进水，并由塔下排水。排水时树脂层下降（称为落床），由塔底派出部分已饱和的树脂，同时浮球阀自动打开，放人等量已再生好的树脂。注意避免塔内树脂混层。每次落床时间很短（约2min）。之后又重新进水，托起树脂层，关闭浮球阀。失效树脂由水流送到再生塔。再生塔的结构及运行于交换塔大体相同。
